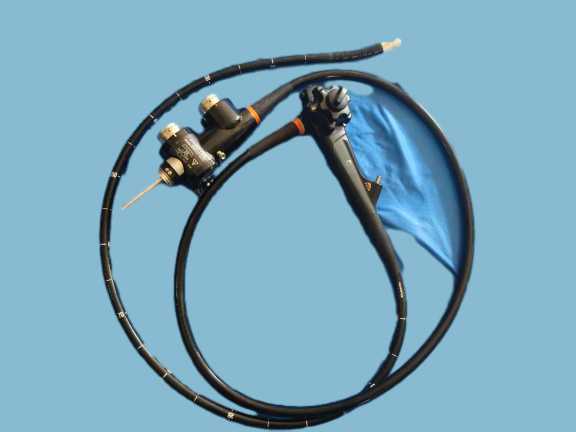

GF-UCT260 Endoskopischer Ultraschall (EUS) Ultraschallvideoskop

Olympus GF-UCT260 ist ein spezialisiertes medizinisches Endoskop, das in diagnostischen und interventionellen endoskopischen Ultraschallverfahren (EUS) eingesetzt wird. Es ist keine normale Kamera oder ein Konsumprodukt — es ist ein High-End-Medizinbildgebungsinstrument.

Typ: Endoskopischer Ultraschall (EUS) Ultraschall-Gastroskop

Zweck: Kombiniert Endoskopie (Sichtprüfung des oberen Gastrointestinaltrakts) mit Ultraschallbildgebung von der Spitze des Skops, um Strukturen innerhalb und außerhalb der Wände des Verdauungstrakts zu untersuchen — insbesondere die Bauchspeicheldrüse, die Gallengänge und benachbarte Organe.

Hauptmerkmale & Spezifikationen

Ultraschall + Video-Endoskop: Bietet sowohl endoskopische Video- als auch Ultraschallbildgebung in einem Instrument. Dies hilft Ärzten bei der Diagnose und der Durchführung von Biopsien oder Behandlungen mit Echtzeitbildgebung.

Gekrümmter Linear-Array-Wandler: Der Ultraschallwandler an der Spitze sendet Schallwellen aus und empfängt Echos, um detaillierte Bilder von inneren Strukturen zu erzeugen.

Sichtfeld: Typischerweise ein weites Vorwärts-/Schrägansicht für die Endoskopie, gekoppelt mit einem ~180°-Ultraschall-Scanbereich.

Größe & Kommunikation: Außendurchmesser des Einführschlauchs ≈ 12,6 mm, Arbeitslänge ~1250 mm, Instrumentenkanal ~3,7 mm — ermöglicht das Durchführen von Standard-Biopsie- und Therapieinstrumenten.

Verwendung mit Ultraschallprozessoren: Benötigt einen kompatiblen Ultraschallprozessor (z. B. Olympus EU-ME-Serie), um die Ultraschallbildgebung zu betreiben.

Optische / Endoskopische Spezifikationen

Sichtfeld (endoskopisch): ~100°
Blickrichtung: Vorwärts schräg ~55°
Tiefenschärfe: 3 – 100 mm
Mindestsichtweite: ~6 mm

Physikalische Abmessungen

Außendurchmesser des distalen Endes: ~14,6 mm
Außendurchmesser des Einführschlauchs: ~12,6 mm
Arbeitslänge: ~1.250 mm
Gesamtlänge: ~1.555 mm (Gesamtlänge des Skops)

Instrumentenkanal

Innendurchmesser des Kanals: ~3,7 mm — nimmt Standard-EUS-Biopsie-Werkzeuge und Therapiegeräte auf.

Biegung / Manövrierfähigkeit

Angulationsbereich:

• Oben: ~130°
• Unten: ~90°
• Rechts / Links: jeweils ~90°

Klinische Anwendung

Das GF-UCT260 ist für diagnostische und interventionelle EUS-Verfahren konzipiert, insbesondere für die Bildgebung und Probenentnahme von Strukturen im und um den Verdauungstrakt (z. B. Bauchspeicheldrüse, Gallengänge). Es wird typischerweise mit fortschrittlichen Ultraschallprozessoren wie dem Olympus EU-ME2 / EU-ME3 oder ähnlichen Systemen kombiniert.
